行業技術革新——檳城電子創(chuàng )新型小型化POE防護設計方案
隨著POE(Power Over Ethernet)在無線LAN訪問點、IP電話、IP網絡(luò )攝像頭等產品的廣泛應用,用戶對產品的可靠性、體積和成本要求越來越高,在此類產品的組成中,防護電路是必不可少的一部分?;趥鹘yPOE保護方案的構成復雜、可靠性相對較低且占板面積大的缺點已經成為多數設計師的困擾,檳城電子一種全新的高可靠性小型化POE防護設計方案,為設廣大計師后續的設計提供參考。

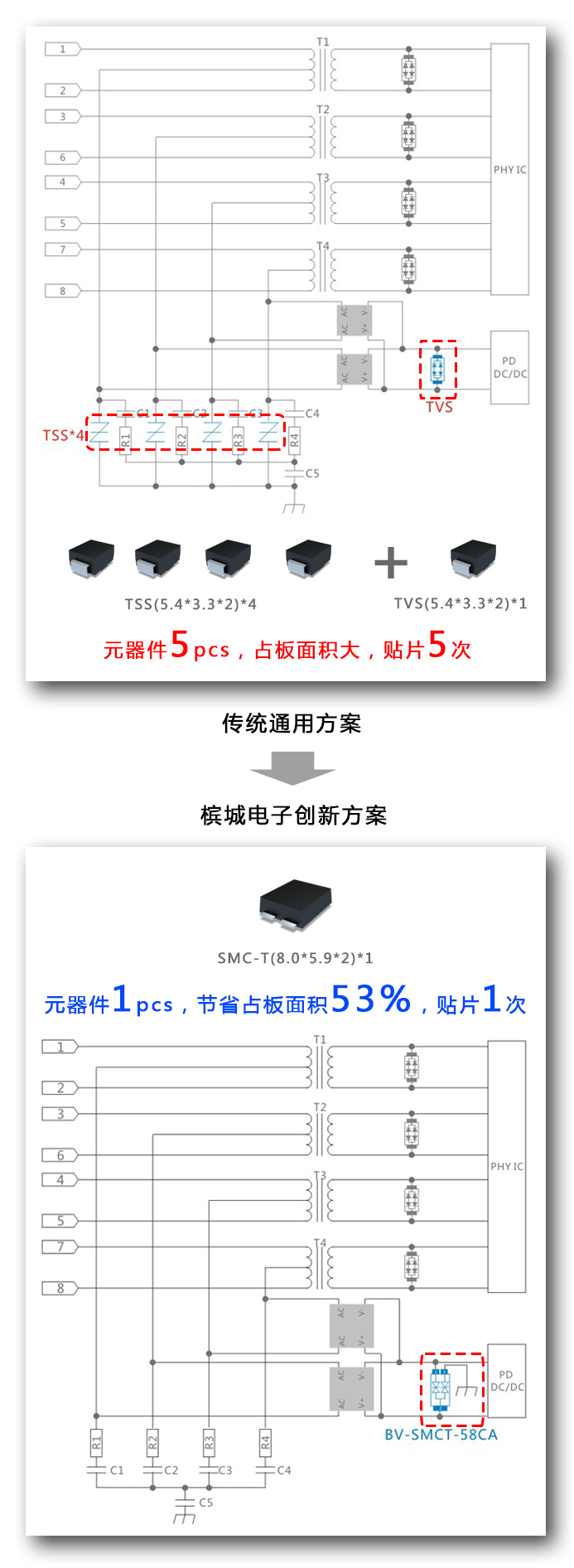

傳統的POE保護方案(TSS/MOV/GDT)使得占板面積大,布線不方便,且整機在測試時只能達到IEC61000-4-5 B類(掉電重啟)或是C類(需人工干預)判別,而新方案只需一顆TVS,即一顆BV-SMCT-58CA便可實現差模4KV@10/700μs的防護。
該優化方案適用于所有有POE浪涌防護需求的設備,防護等級對應方案向下兼容。方案具有使用簡單,殘壓低,占板空間小、高性?xún)r(jià)比等特點。單顆集成的BV-SMCT-58CA功率大,余量足且體積非常小,響應速度快,大大提升防護效率。
