上一節，我們講解了EOS的成因及危害，本節我們繼續講解移動終端的EOS防護方案。充電IC的規格書都給出了耐壓范圍，通常我們?yōu)榱朔乐笽C被EOS打壞，會(huì )在充電端口增加一顆TVS。這里給剛入行的伙伴們介紹一下TVS的工作原理。以一顆單向TVS為例，通常只有一個PN結，TVS工作在反向電壓截止狀態（正向電壓大于0.6V左右就直接導通短路了），簡單來講當EOS脈沖電壓超過TVS的VBR以后，EOS脈沖電壓被鉗位在一定的電壓范圍；復雜一點講，半導體中的電子在獲得外加電場的作用下，撞擊周?chē)蛹ぐl(fā)出新的自由電子，使得更多的電子在外加電場作用下獲得能量，形成雪崩倍增效應，快速泄放能量，這里不展開講，有興趣的伙伴可以來電探討。

      見下圖一，假設脈沖峰值100V以上，用一顆檳城的型號為BV-D124ZD的TVS能將電壓鉗到30V以下，用一顆檳城的型號為BV-FE05ZA的TVS能將電壓鉗到10V以下。將很高的脈沖電壓鉗位到較低的水平自然就達到了保護后端IC的目的。

如果你的充電端口是5V供電我們建議你選擇工作電壓（VDRM）7V的BV-FE07ZA，如果你的端口是9V-20V我們建議你選擇工作電壓24V的BV-D124ZD。我們知道不是所有的充電器（或電源）都穩定，假如5V充電口也選擇工作電壓為5V的TVS，當插入不穩定的充電器后可能會(huì )使TVS長時間在直流下導通，因而燒壞。

      我們在服務客戶的過程中，常常有這樣的提問：在充電端口TVS到底該選單向還是雙向？

      我們試著把這個問題解答清楚。首先，要理解什么是正向EOS、負向EOS，如上圖一，正向EOS是EOS電流從電路正極流向負極，但TVS遭受反向（N到P）的EOS沖擊，負向EOS是EOS電流從電路的負極流向正極，但TVS遭受正向（P到N）的EOS沖擊。

      我們再來看檳城一顆單向型號為BV-FE05ZA的TVS在遭受EOS沖擊下的波形：

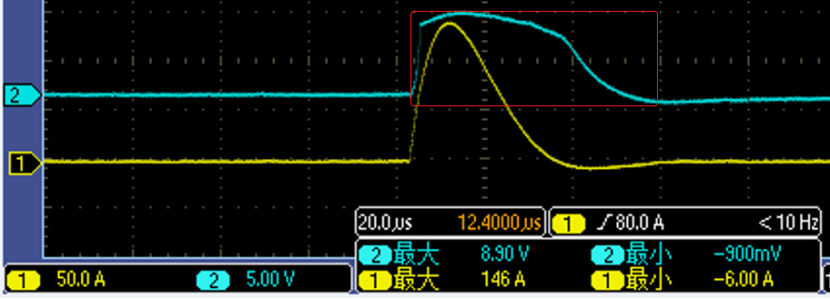

▲圖二：正向EOS

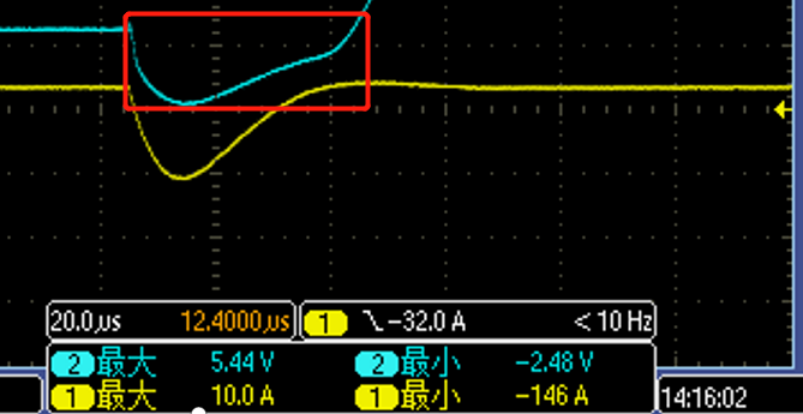

▲圖三：負向EOS

▲圖三：負向EOS

可以看出，BV-FE05ZA遭受正向EOS沖擊，電流達146A的情況下鉗位電壓8.9V，負向EOS沖擊鉗位電壓僅-2.48V，因為負向EOS，TVS工作在類似二極管的正向導通狀態所以電壓當然很低。

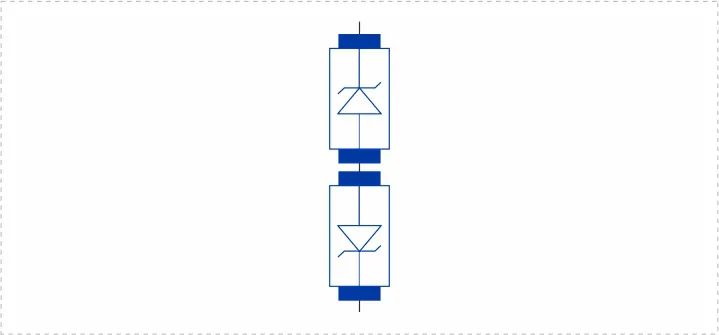

     上面兩顆BV-FE05ZA的P極串聯在一起就組成了一顆雙向的TVS，如下圖四，TVS無論遭受正向還是負向的EOS沖擊，電流總會(huì )流經一個N到P的反向結，因而鉗位電壓的絕對值也是在8.9V左右。

▲圖四：BV-FE05ZA的P極串聯

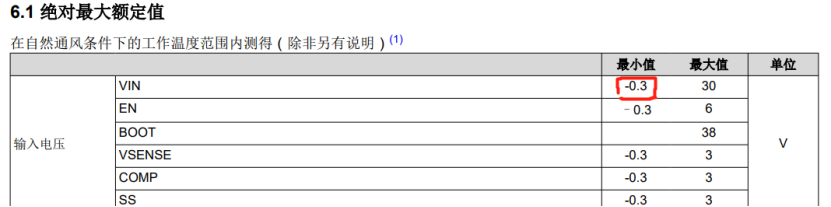

在充電IC手冊中，相信大多數伙伴都有留意到，有幾項極限參數，其中有一項，VIN最小電壓值，一般只有-0.3V左右，如下表。

可以發現：

     1、當充電端口的負向直流電壓絕對值超過0.3V，充電IC容易燒壞。

     2、當充電端口的負向EOS絕對值超過0.3V，并持續足夠長的時間，充電IC容易燒壞。

     通過上面的討論，至少明確了，在充電端口TVS應該選單向（防反接的除外），因為鉗位電壓絕對值更低。

     看到這里，相信還有不少看官會(huì )打破砂鍋問到底：即便選擇BV-FE05ZA，假設遭受負向EOS，殘壓絕對值也有2.48V明顯大于0.3V，怎么可能有效的防護呢？

     我們贊賞這種打破砂鍋問到底的精神；首先規格書里的0.3V是指直流電壓（時間連續），另外這個問題牽涉到IC的損壞機理，我們知道IC內部也是由PN結構成，PN結有內阻R，當PN結兩端有持續的電壓U，根據電功公式  我們知道PN結有電流，會(huì )發熱，但只要不超過規格書標明出的-0.3到30V的工作電壓范圍，一定不會(huì )壞，對吧。再返回去看圖二圖三的電壓波形，假設充電IC端遭受負向的這兩個波形（把圖二翻轉180度），顯然圖三的電壓曲線形成的面積更小，做工更小，發熱更少，IC能得到更好的保護。圖二面積很大，如果IC負向遭受這樣的波形當然非常容易發熱燒毀。

      看官一定還會(huì )問：那么經過鉗位后殘余的2.48V形成的面積是不是確定不會(huì )將IC損壞呢，，或者說負向殘壓絕對值應該低于多少V才能保護IC，能給個準確殘壓值嗎？

      不能，我們知道市面上的充電IC品牌眾多，技術差異大，晶圓生產工藝差異大，每家的EOS沖擊耐受都不一樣，所以我們只能通過介入你的產品設計根據我們的經驗和實驗模擬進一步給你指導，將更有把握的設計方法分享給你，其次任何設計好的產品都需要測試驗證。

      有的看官可能還有要問：我也用單向的TVS還是過不了呢？

      如果你的設計到了這一步，首先恭喜！你已經掌握了EOS防護的正確方向，但是TVS的特性了解不夠導致你的產品測試FAIL，在這里篇幅有限不宜展開，如果你有需求請聯系我們，這是我們后續將要繼續探討的問題。檳城電子專注過壓防護24年，我們收錄了非常多的實戰案例樂(lè )意與您一起分享、交流。關注檳城電子公眾號，一起探討過壓防護。
